HD223雙路隔離配電器
（配接二線制4-20mA變送器，對外配電24VDC）
概述： HD223雙路信號隔離器是一種將2路二線制變送器4-20MA進行隔離輸出的儀器，并對現場二線制變送器提供24VDC。該變送器輸入／輸出／電源／各通道間多方全隔離抗干擾，輸入、輸出選擇范圍寬，準確度高，標準導軌安裝便于檢測與維護。廣泛用于電力、石油化工、污水處理等領域的數據采集、信號傳輸轉換和DCS集散控制系統。
HD223信號處理器與各種二線制溫度變送器、壓力變送器、液位變送器、流量變送器等配套，完成取回參數信號、隔離轉換輸出的工作。隔離輸出的信號可接入數顯控制儀、PLC、變頻器等設備，并對終端接收設備起保護作用。該變送器采用了先進的數字化技術，具備了傳統模擬儀表所不具備的多項先進性能；數字化技術的應用有效提高了隔離轉換精度；內部采用數字化調校、無需零點及滿度調整、自動動態零點校準、溫度漂移自動補償等諸多先進技術
產品特點：
◇ 雙路二線制變送器4-20MA輸入，雙路信號隔離輸出
◇ 輸入／輸出／電源之間多方全隔離抗干擾
◇ 采用先進的數字化技術，線性好，精度高
◇ SMT表貼工藝及厚膜集成技術，可靠穩定
◇ 自動零點自動校準，自動溫度補償技術
◇ 標準DIN35導軌安裝，裝卸方便,適合密集安裝
◇ 體積小巧，外形美觀，配電、隔離與變送一體
◇ 帶電源指示燈和線路故障指示燈
技術參數及選型：
型 號：HD223-[輸入代碼]/[輸出代碼]
名稱
基本型號
輸入種類 *
輸出種類 *
供電
輸入代碼
輸入信號
輸出代碼
輸出信號
雙路隔離配電器
HD223－
1
二線制4～20mA
1/
2/
3/
4/
5/
6/
7/
8/
9/
Q/
0～100mv
0～10mA
0～20mA
4～20mA
0～5V
0～10V
1～5V
-5V～+5V
-10V～+10V
其它
24VDC
（1）輸入和輸出可以任意組合；特殊信號用Q表示，定貨時請向我們認
（2）選型舉例： HD223-44表示，輸入2路4～20mA ；輸出2路4～20mA ，帶對外配電24V
HD223隔離變送器技術規格： 輸入/輸出/電源/輸出與輸出之間多方全隔離,超強抗干擾能力
**度
±0.1～0.2%FS
輸入信號（2路）
二線制4~20mA
輸出信號（2路）
0~100mV,0~5V,0~10V,4~20mA,0~20mA,±5V,±10V等
輸入阻抗
≥100K（電壓輸入）；≤50Ω（電流輸入）
輸出負載
≥5K（電壓輸出）；≤ 350Ω（電流輸出）
輔助電源
24V
安裝導軌
標準DIN35
外形尺寸
103×85×23 mm
頻率響應
≤2000 HZ
使用溫度
-10~60℃
貯存溫度
-20~70℃
溫度系數
150ppm/℃
溫度補償
數字化技術，自動溫度補償
零位校準
數字化技術，自動零點校準
*大相對濕度
90% (不結露)
隔離電壓
1500VDC（1分鐘）

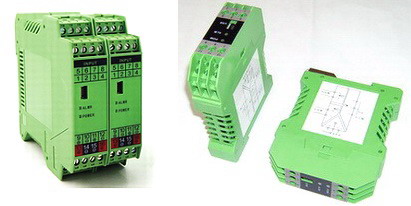

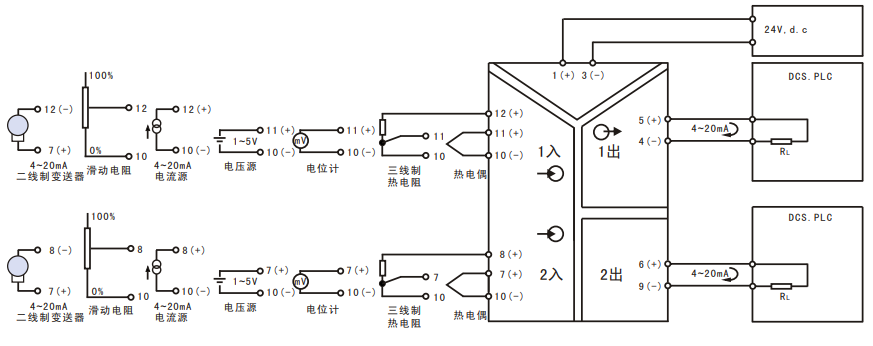

原理接線圖：

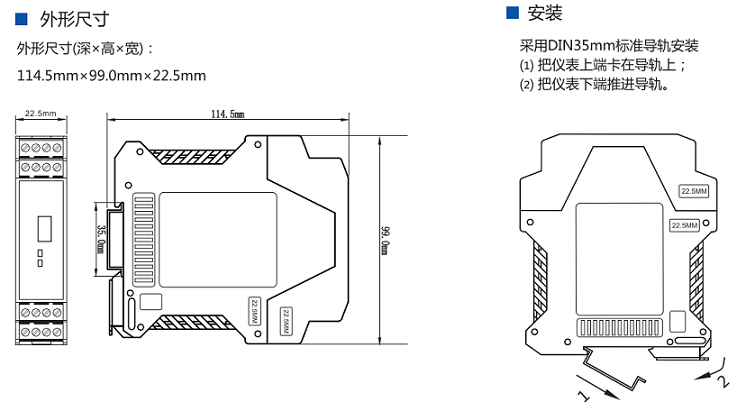

外形尺寸圖：
