HD320一體投入式液位變送器
（一體式液位變送器／不帶防水接線盒）
概述： HD320一體投入式液位變送器，不帶外部接線盒，直接引線輸出信號，簡單方便，采用美國技術和進口充油硅芯片，不銹鋼全封焊結構設計，具有極強介質兼容性，可用于許多工業場合的液體液位測量；電路部分的關鍵元件、壓力敏感芯子均選用國際有名品牌，采用國際標準生產工藝，使產品的各項技術指標達到先進水平，產品有優良的可靠性和較高的精度。
廣泛應用于水廠、污水處理廠、城市供水、高樓水池、水井、工業水池、水罐、水庫、河道等場所。與XSCH6液位數顯控制儀一起配套使用，實現現場液位的**監測，實現高、低水位報警控制。
應用范圍：
◇ 工業水池液位測量與控制 ◇ 清水水池，城市供水
◇ 樓宇恒壓供水,水罐液位監測 ◇ 水文監測:江河湖湖泊
◇ 城市污水，化工廠造紙廠污水 ◇ 鋼廠/電廠/水泥廠污水
主要技術參數：
1． 全封閉式電路，具有防潮、防結露、防滲漏功能
2． 量程范圍：0～1m,2m, 3m, 5m, 8m, 10m,12m...100m
3． 顯示類型:一體式無顯示，分體式可帶顯示
4． 精度等級：0.3%FS，0.5%FS
5． 供電電壓：24VDC

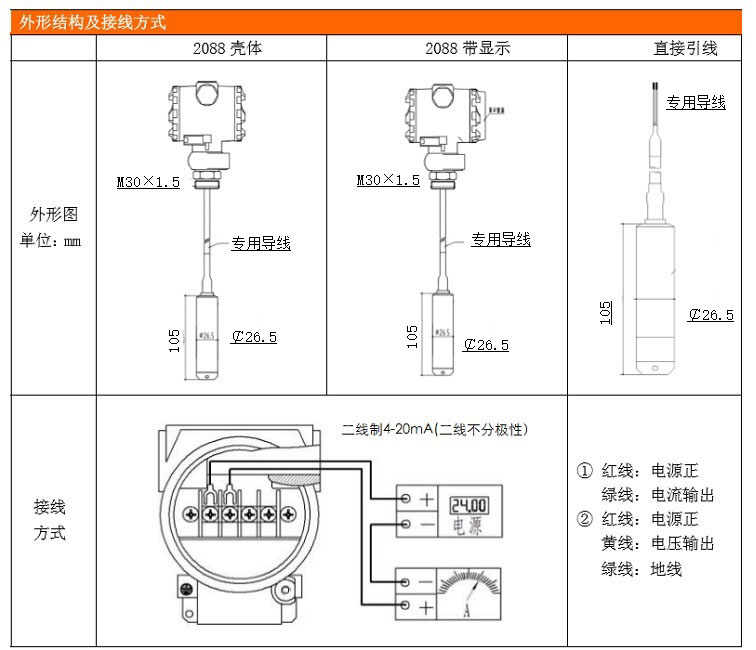

6． 探頭外型尺寸長約110mm, 直徑￠26mm
7． 輸出信號：二線制4～20mA（紅線－-正，黑線－-負）
8． 工作溫度：-20℃～+60℃;環境溫度：-30℃～+85℃
9． 環境濕度：≤80%RH
10． 長期穩定性：≤0.2%FS/年
11． 密封級別：IP68
12． 激光調阻溫度補償，使用溫域寬
產品選型：
內容
代 碼 說 明
HD320-
一體投入式液位變送器（無外部防水接線盒）
輸出信號
A-
二線制電流輸出：4―20mA
量 程
1
量程0－1m
2
量程0－2m
5
量程0－5m
8
量程0－8m
10
量程0－10m
X
量程XXm

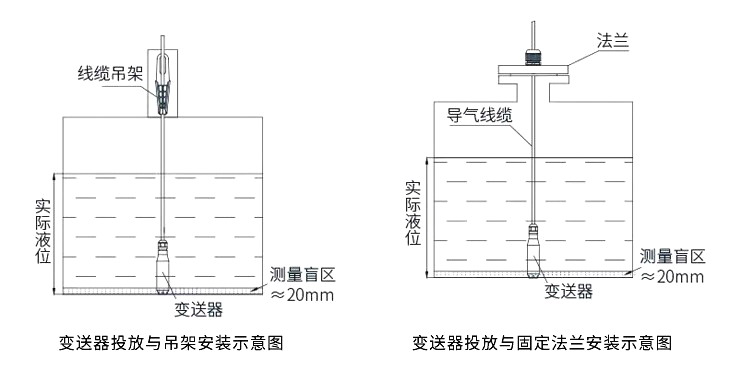

測量示例及安裝示意圖：
