HF14頻率信號變送器

點擊看大圖

如果您對該產品感興趣的話,可以

產品名稱: HF14頻率信號變送器

產品型號:

產品展商: 北京華德

產品文檔: 無相關文檔

簡單介紹

HF14頻率信號輸入隔離變送器，輸入集電極開路、干接點開關、電壓肪沖信號，頻率信號輸入：0～0.01HZ到0～100KHZ，線性輸出4～20mA，0～20mA，0～5V，0～10V。超薄12.5mm，進口芯片，模塊化表芯設計，采用SMT表貼工藝及厚膜集成技術，支持帶電熱插拔，供電電源-輸入-輸出-通道之間多方全隔離抗干擾，專業解決工業現場信號干擾問題。并對PLC、變頻器、DCS系統等起保護作用，保證系統的穩定可靠運行。具有寬范圍的各種頻率信號接入能力，主要應用于流量／轉速控制與監控，電機速度控制、檢測、脈沖累加和其它頻率信號輸出的隔離轉換。

HF14頻率信號變送器 的詳細介紹

HF14頻率信號變送器（一入一出）
產品特性
◇ 通道數：HF14 一入一出頻率變模擬信號，HF14B 一入一出頻率轉頻率信號
◇ 頻率信號輸入：0～100HZ到0～100KHZ，集電極開路、干接點開關、電壓肪沖
◇ 隔離變送輸出：4～20mA，0～20mA，0～10mA，1～5V，0～5V，0～10V
◇ 頻率信號經隔離濾波、抗干擾等處理后，線性變送輸出標準信號至采集控制系統
◇ 配合DCS/PLC等控制系統或其它單元組合儀表應用
◇ 電機速度控制、檢測、脈沖累加和其它頻率信號輸出的隔離轉換
◇ 供電電源-輸入-輸出-通道之間多方全隔離，抗干擾能力強
◇ 電流輸出負載能力強：0～500Ω
◇ 超薄設計厚度12.5mm，插拔式端子，阻燃性材質外殼，適合密集安裝、組合使用
◇ 高品質進口芯片／模塊化表芯設計／SMT表貼工藝／厚膜集成技術
◇ 帶電源指示燈和線路故障ALM報警燈（現場線路故障智能提示）

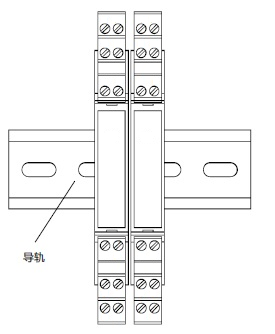

◇ 安裝方式：35mm標準DIN導軌卡式安裝；適合密集安裝，拆缷方便
◇ 選裝功能：（1）防雷防浪涌功能－－－型號帶尾標＂ＬＰ”
產品概述
HF14頻率信號輸入隔離變送器 將頻率信號（0～0.01HZ 到 0～100KHZ），經過隔離濾波、抗干擾抑制等處理后，隔離變送成線性關系的標準信號4～20mA，0～10V。傳輸至DCS／PLC等采集控制系統或其它智能儀表。具有寬范圍和各種頻率信號接入能力，主要應用于流量／轉速控制與監控，電機速度控制、檢測、脈沖累加和其它頻率信號輸出的隔離轉換。 HF14頻率信號隔離器，供電電源／輸入／輸出／通道之間多方全隔離，精度高，壽命長，功耗低。有效解決工業自動化現場信號干擾及信號轉換傳輸、匹配問題，并對PLC、變頻器、DCS系統起保護作用，保證系統的穩定可靠運行。有多種規格可選，完全滿足自控系統中各種信號的隔離／轉換／分配／報警設定等功能要求。

選型、訂貨代碼

訂貨信息：說明
HF14－	一入一出頻率信號變送器（輸入肪沖頻率信號，隔離輸出標準模擬信號）
HF14B－	一入一出頻率信號隔離器（輸入脈沖頻率信號，隔離輸出仍然為頻率信號）
輸入信號：	1	0～50HZ
	2	0～100HZ
	3	0～500HZ
	4	0～1KHZ
	5	0～2KHZ
	6	0～5KHZ
	7	0～10KHZ
	8	其它
輸出信號：		1	0～5V
		2	0～10V
		3	1～5V
		4	0～10mA
		5	0～20mA
		6	4～20mA
		8	用戶指定范圍
選型舉例：HF14-66（0-5KHZ），表示輸入頻率范圍0-5KHZ, 輸出1路4-20mA信號 HF14B-58（0-2KHZ），表示輸入頻率范圍0-2KHZ, 輸出1路頻率信號0-2KHZ


技術參數
l 供電電源
電源電壓：24VDC ±10%
電源指示：通電時，LED 電源燈亮(綠色)
電流消耗（24VDC供電時）：< 30mA
l 輸入信號類型： 頻率信號：高電平≥4V, 低電平≤1V
頻率范圍：0.1HZ ～100KHZ 肪沖寬度：≥10US 測量分辨率：0.1HZ
測量周期：0.1S
l 輸出信號：
輸出電流：4～20mA；0～20mA；0～10mA
輸出電壓：1～5V；0～5V；0～10V；其它
電流輸出負載能力：0～500Ω
電壓輸出阻抗： ≥10KΩ
輸出紋波： < 10mVp-p
l 綜合主要技術參數
測量精度：0.1HZ 或 ±0.5%FS（二者取其大）
傳輸誤差：±0.2%的終值 溫度漂移：±0.015% / ℃ 響應時間：< 1s （0～90％） 電源變化影響：±0.1% （20~30VDC 允許電壓范圍） 隔離能力：輸入-輸出-電源之間 1500V／1min 絕緣電阻：輸入-輸出-電源之間 ≥100MΩ ／500VDC 工作溫度： -25～＋85℃； 儲存溫度： -40～＋85℃ 環境濕度：0～95%（無冷凝） 電磁兼容：符合GB/T18268工業設備相關抗電磁兼容指標（等同于IEC61326-1) 機殼材質：阻燃ABS 安裝方式：DIN 35標準導軌安裝，插拔式端子 外形尺寸：厚度×長度×高度＝12.5×106×112（mm) 整機重量：100g

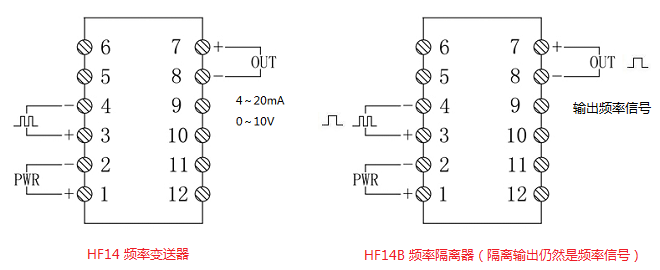

產品接線圖： 1入1出
