HF18無源隔離器

點擊看大圖

如果您對該產品感興趣的話,可以

產品名稱: HF18無源隔離器

產品型號:

產品展商: 北京華德

產品文檔: 無相關文檔

簡單介紹

HF18無源隔離器，無需外部供電，輸出側自動獲取能量工作。將工業現場的直流4～20mA信號，經過隔離濾波、抗干擾等處理后，再輸出至DCS/PLC等控制系統或其它智能控制儀表。全隔離抗干擾，精度高，壽命長，功耗低。有效解決工業現場信號干擾及信號轉換傳輸、匹配問題，并對PLC、變頻器、DCS系統起保護作用，保證系統的穩定可靠運行。超薄12.5mm，支持熱插拔。

HF18無源隔離器 的詳細介紹

產品詳細

HF18B無源配電隔離器（無需外部供電，輸出側自動獲取能量，并給二線制變送器供電）
產品概述

技術參數

l供電電源：無需外部供電，輸出側自動獲取能量

l輸入信號：0～10mA，0～20mA ，4～20mA ， 0～75mV， 1～5V，0～5V，0～10V等
等效輸入阻抗：輸出負載＋ 80Ω

l輸出信號：二線制4～20mA (允許負載：≤500Ω)
輸出紋波：< 10mVp-p

l綜合主要技術參數
標準精度：±0.1%FS
溫度漂移：±0.015% /℃
開機響應時間：< 0.05s（0～90％）
隔離能力：輸入－輸出－通道之間1500V／1min
絕緣電阻：輸入－輸出－通道之間 ≥100MΩ ／500VDC
工作溫度：-25～＋85℃；
儲存溫度：-40～＋85℃
環境濕度：0～95%（無冷凝）
使用線纜：0.5～2.5mm的多束或單股電纜
電磁兼容：符合GB/T18268工業設備相關抗電磁兼容指標（等同于IEC61326-1)
機殼材質：阻燃ABS
安裝方式：DIN 35標準導軌安裝，插拔式端子
外形尺寸：厚度×長度×高度＝12.5×106×112（mm)
整機重量：90g

產品接線圖：HF18無源隔離器：無外部供電，輸出側自動獲取電源工作，專業低功耗設計

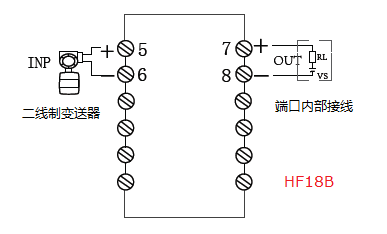

產品接線圖： HF18B無源配電隔離器：無外部供電，輸出側自動獲取電源工作，并給現場二線制4～20mA 變送器供電24V

HF超薄全系列信號隔離器	型　號　說明
單路信號隔離器	HF11 直流信號隔離器
	HF12 交流信號隔離器
	HF13 二線制隔離配電器
	HF14 頻率信號變送器
	HF15 熱電阻/熱電偶隔離變送器（溫度變送器）
	HF16 滑線電阻信號變送器
	HF17 無源信號隔離器（輸入側獲取電源）
	HF18 無源信號隔離器（輸出側獲取電源)
	HF19 稱重信號隔離放大器
一入二出信號隔離器	HF211 一入二出隔離分配器
	HF212 一入二出交流信號隔離器
	HF213 一入二出隔離配電器
	HF214 一入二出頻率信號變送器
	HF215 一入二出溫度變送器(熱電阻、熱電偶)
	HF216 一入二出電阻信號變送器
雙路信號隔離器一入多出隔離分配器	HF221 雙路信號隔離器
	HF223 雙路隔離配電器
	HF331三路信號隔離器（直流電流電壓）
	HF22 雙路無源隔離器
	HF44 四路無源隔離器
	HF31一入三出隔離分配器
	HF41一入四出隔離分配器
	HF42 二入四出隔離分配器
	HF51一入五出隔離分配器

HA60系列電量變送器	型　號　說　明
	HA60 單相電流變送器
	HA61 單相電壓變送器
	HA62 交流頻率變送器
	HA63 三相電流變送器
	HA64 三相電壓變送器
	HA65 功率因數變送器
	HA66 有功功率變送器
	HA67 無功功率變送器
	HA68 有功無功組合功率變送器

產品留言

標題

聯系人

聯系電話

內容

驗證碼

點擊換一張

注：1.可以使用快捷鍵Alt+S或Ctrl+Enter發送信息!
2.如有必要,請您留下您的詳細聯系方式!

相關產品

HF11 直流信號隔離器

HF12 交流信號隔離器

HF13 隔離配電器

HF14頻率信號變送器

HF15 溫度變送器

產品目錄

HF系列信號隔離器（超薄型）

HA 系列信號隔離器: 單路信號隔離器

一入二出隔離器

多路信號隔離器

HD 系列信號隔離器: HD全系列信號隔離模塊

HD01溫度變送器

HD02直流信號隔離器

HD03隔離配電器

HD04滑線電阻變送器

HD05頻率信號隔離器

HD06交流信號變送器

HD07稱重信號隔離器

HD08無源信號隔離器

HD21一入兩出信號隔離器

隔離式安全柵

HA電量變送器

溫度傳感器/變送器

超聲波液位計

壓力、液位變送器

RS485隔離轉換模塊

流量傳感器

測力/稱重傳感器

智能顯示儀表

無紙記錄儀

信號發生器（信號源）

精密電源

聯系人：王經理13366906290
聯系電話：010-83681850， 010-83681851， 010-63737985
傳真號碼：010-63737985
移動電話：13366906290（微信號）
公司地址：北京市中關村科技園豐臺園區，海鷹路5號賽歐科技大廈3層
Email：huade17@126.com
郵編：100070
公司網址：http://www.huade17.com/
MSN：huade17@126.com

訂貨信息：說明
HF18－	無源隔離器（輸出側自動獲取能量）
輸入信號：	1	0～75mV
	2	0～5V
	3	0～10V
	4	0～250V
	5	0～10mA
	6	0～20mA
	7	4～20mA
	8	用戶指定范圍
輸出信號側自封獲取能量		1	二線制4～20mA
