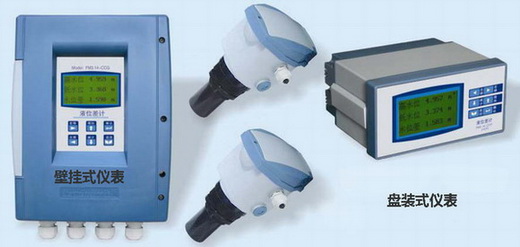

HD4000超聲波液位差計(雙探頭＋主機）
概述： HD4000超聲波液位差計由2個超聲波探頭和1臺主機兩部分組成，是一種先進的非接觸式物位測量儀器，超聲波探頭直接安裝在被測介質的上方。本儀表具有自動功率調整，增益控制，溫度補償，對干擾回波有抑止功能，有效提高測量結果的**性；大屏背光LCD顯示，全中文菜單，可同時顯示高液位、低液位、液位差值；可輸出4～20MA模擬信號、可編程控制器、RS485口。
本儀表無需專業人員就可安裝使用.一次性設置當前液位值就可成功.
主要參數：
應 用： 各類工業領域的液位測量，特別是污水處理、酸、堿性液體測量
各類工業領域的固體物位及物位差值測量，如煤堆、石塊等
測量范圍： 液體：0～3m,4m,5m，6m，7m，8m，10m，12m，15m，20m，25m,40m
固 體： 0～2m,3m,4m,5m，6m，7m，8m，10m，12m
信號輸出： 4～20mA(液位差值），RS485（任選其一）
開關信號： 四點開關量輸出（上限、上上限、下限、下下限）；220VAC/1A
顯 示： 大屏背光LCD顯示：高液位、低液位、液位差
分 辨率： 1～2mm
計測角度： 8°
設定 鍵： 現場三位防水輕觸鍵，智能型設計
精 度： 基于標準平面±0.25～0.5%FS
盲 區： 0.25m～0.5m
供 電： 24VDC或 220VAC
過程連接： M66×2或M75×2（超聲波探頭）
環境溫度： -40～70 °C
主機安裝方式：壁掛式，6位液晶顯示
換能器外殼材料：標準型：尼龍； 防腐型：聚四氟乙稀
防護等級： IP66，本安型設計
產品選型：
|
內容
|
代 碼 說 明
|
|
HD4000－
|
**型液位差計（雙探頭 ＋1臺主機，帶控制功能）
|
|
|
3-
|
0～3m內各量程
|
|
5-
|
0～5m內各量程
|
|
7-
|
0～7m內各量程
|
|
10-
|
0～10m內各量程
|
|
12-
|
0～12m內各量程
|
|
15-
|
0～15m內各量程
|
|
25-
|
0～25m內各量程
|
|
測量介質
|
Y
|
液體
|
|
W
|
固體
|
|
防腐要求
|
N
|
標準產品
|
|
F
|
防腐型（聚四氟乙?。?span lang="EN-US">
|
|
輸出信號
|
I
|
4～20mA
|
|
H
|
RS232、RS485
|

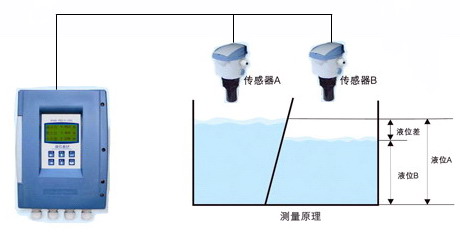

HD4000超聲波液位差計使用示意圖：

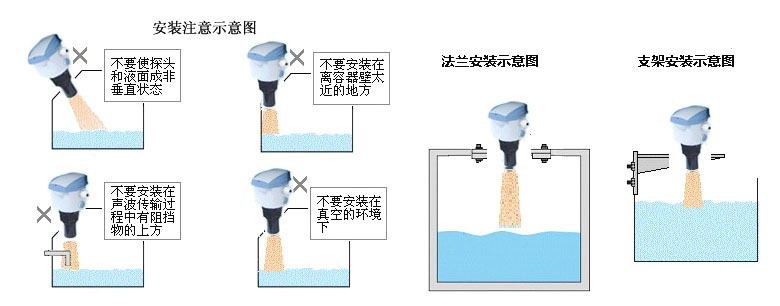

安裝要求：
換能器發射超聲波脈沖時，都有一定的發射開角。從換能器下緣到被測介質表面之間，由發射
的超聲波波束所輻射的區域內，不得有障礙物，因此安裝時應盡可能避開罐內設施，如：人梯、
限位開關、加熱設備、支架等。
另外須注意超聲波波束不得與加料料流相交。
安裝儀表時還要注意：*高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使換能器（超聲波探頭）的發射方向與液面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。本安型儀表可安裝在有防爆要求的場合，儀表必須接大地。
