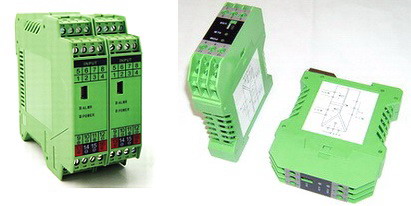

HD01熱電阻/熱電偶變送器
(溫度信號隔離變送器)
概述：HD01 溫度變送器，又稱電阻變送器／熱電偶變送器，它是一種先進的數字化技術智能溫度變送器。它將熱電阻／熱電偶信號（如Pt100，Cu50，K，J，T，E，S、B、R、N、W型等溫度信號），隔離放大轉換成與溫度成正比的標準信號輸出（如：0－10V，4－20mA）。輸入／輸出／電源／通道間多方全隔離，具有強大的抗電磁干擾能力，精度高，信號穩，遠傳不受其它設備影響，導軌式安裝便于檢測 與維護。廣泛用于各種對溫度進行測量的監控系統中，輸出信號可接數顯表、PLC、變頻器等設備，并對終端接收設備起保護作用。
HD01 溫度變送器采用了先進的數字化技術，具備了傳統模擬儀表所不具備的多項先進性能，徹底克服了傳統溫度變送器線性差的缺點，內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、自動溫度漂移補償等諸多先進技術。與單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
產品特點：
◇ 輸入／輸出／電源之間全隔離，抗干擾能力強
◇ 采用先進的數字化技術，線性好，精度高
◇ 自動溫度補償，自動零點校準， 無需手動調整
◇ SMT表貼工藝及厚膜集成技術，可靠穩定
◇ 標準DIN35導軌安裝，裝卸方便,適合密集安裝
◇ 體積小巧，外形美觀，隔離與變送一體
◇ 解決工業現場干擾的難題,抗變頻器干擾
◇ HD01一入一出型；HD215一入二出型
選型及定貨代碼：
訂貨信息：
HD01－
溫度隔離變送器
輸入信號
P
Pt100
C
Cu50
K
k 型熱電偶
□
K，J，T，E，S，B，R，N，W等熱電偶用分度號表示
輸出信號：1路或2路
1
0～100mv
2
0～10mA
3
0～20mA
4
4～20mA
5
0～5V
6
0～10V
7
1～5V
*后注明溫度范圍，如HD01-P4（0-200℃）表示Pt100熱電阻0-200℃輸入，輸出4－20mA
主要技術參數：
HD01溫度變送器 技術規格： 輸入/輸出/電源三方全隔離
** 度
熱電阻±0.5%FS; 熱電偶±0.5%FS
PT100，CU50；K，S，J，T，E，B，R，N型等溫度信號
溫度范圍
-200----1600℃內各量程
輸出信號
0－100mV，0－5V，0－10V，0－20mA，4－20mA
輸入阻抗
10MΩ
輸出負載
≥5K（電壓輸出）；≤250Ω（電流輸出）
輔助電源
DC24V
安裝導軌
標準DIN35
外形尺寸
103×85×23 mm
頻率響應
≤45 HZ
使用溫度范圍
-10－60℃
貯存溫度范圍
-20－70℃
溫度系數
150ppm/℃
溫度補償
數字化技術，自動溫度補償
零位校準
數字化技術，自動零校準
*大相對濕度
<90%RH(不結露)
隔離電壓
1500VDC（1分鐘）
電源消耗
<50mA

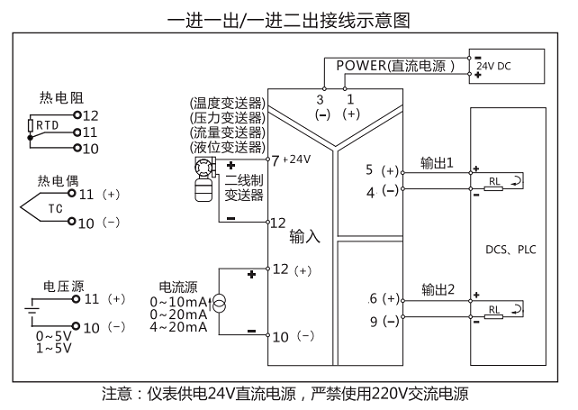

原理接線圖： （HD01一入一出溫度變送器；HD215一入二出溫度變送器）
熱電阻輸入：10，11，12
熱電偶輸入：11(+)，10(-)
輸出信號： 5(+)，4(-)
儀表24V電源 ：1(+)，3(-)

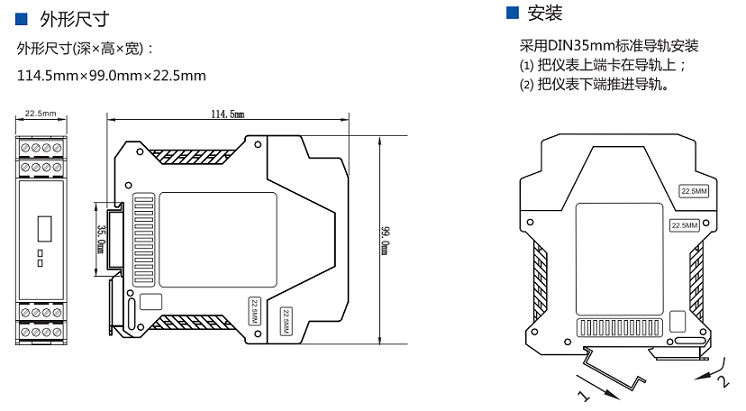

外形尺寸圖：（側視圖和俯視圖）
