HD02信號隔離器
概述：HD02信號隔離器是一種對直流電壓電流信號進行隔離及變送處理的儀表，又稱隔離器。該變送器輸入/輸出/電源三方全隔離，具有超強抗電磁干擾能力，精度高，輸入輸出選擇范圍寬，標準導軌安裝便于檢測與維護。與各種溫度變送器、壓力變送器、液位變送器、流量變送器等配套，完成取回參數信號、隔離轉換輸出的工作，同時對PLC、變頻器、DCS系統等起保護作用。廣泛用于電力、石油化工、水處理、水泥行業等領域的數據采集、信號傳輸轉換和DCS集散控制系統。
HD02信號隔離器采用了先進的數字化技術，具備了傳統模擬儀表所不具備的多項先進性能；內部采用數字化調校、無需零點及滿度調整、自動動態零點校準、溫度漂移自動補償等諸多先進技術。
產品特點：
◇ 輸入/輸出/電源之間全隔離，抗干擾能力強
◇ SMT表貼工藝及厚膜集成技術，可靠穩定
◇ 自動零點自動校準，自動溫度補償技術
◇ 標準DIN35導軌安裝，裝卸方便,適合密集安裝
◇ 體積小巧，外形美觀，隔離與變送一體
◇ 帶電源指示燈和線路故障指示燈
◇ 可選：HD02一入一出型，HD211一入二出型
選型及定貨代碼：
型 號：HD02-[輸入代碼][輸出代碼]
名稱
基本型號
輸入種類
輸出種類
供電24V
輸入代碼
輸入信號
輸出代碼
輸出信號
直流信號隔離器
HD02-
1
2
3
4
5
6
7
8
9
Q
0～100mv
0～10mA
0～20mA
4～20mA
0～5V
0～10V
1～5V
-5V～+5V
-10V～+10V
其它
( 1 ）輸入和輸出可以任意組合；特殊的輸入 / 輸出型號請向我們確認,用Q表示；
( 2 ）選型舉例：HD02-46 為電流輸入隔離器，輸入 4～20mA ，輸出0～10V
主要技術參數：
HD02隔離變送器技術規格：輸入/輸出/電源三方全隔離，超強抗干擾能力
高精度
±0.1～0.2%FS
0-20mV,0-100mV,0-5V,0-10V,0-20mA,4-20mA,±5v,±10v
高壓信號：0-100V，0-300V，0-500V
0－100mV，0－5V，0－10V，0－20mA，4－20mA,，±5v,±10v
輸入阻抗
≥100K（電壓輸入）；≤50Ω（電流輸入）
輸出負載
≥5K （電壓輸出）；≤250Ω（電流輸出）
輔助電源
DC24V
安裝導軌
標準DIN35
外形尺寸
長×寬×高=98×25×41mm
頻率響應
≤2000 HZ
使用溫度范圍
-10－60℃
貯存溫度范圍
-20－70℃
溫度系數
150ppm/℃
溫度補償
數字化技術，自動溫度補償
零位校準
數字化技術，自動零校準
*大相對濕度
90% (不結露)
隔離電壓
1500VDC（1分鐘）
電源消耗
<50mA

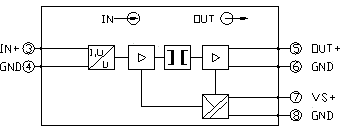

產品原理圖：

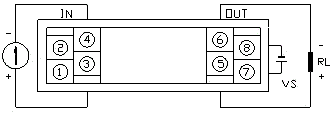

產品接線圖：
輸入信號：3(+)，4(-) 輸出信號：5(+)，6(-) 供電電源 ：7(+)，8(-)
