HD06交流信號隔離器

如果您對該產品感興趣的話,可以 sendmsg
產品名稱: HD06交流信號隔離器
產品型號:
產品展商: 北京華德
產品文檔: 無相關文檔

簡單介紹

HD06交流變送器將交流信號隔離轉換成標準的直流信號。 輸入范圍：0－5A，0－50V，0－100V，0－300V，0－500V ； 輸出范圍：0－100mV，0－5V，0－10V，0－20mA，4－20mA等


HD06交流信號隔離器  的詳細介紹
產品詳細

      HD06交流信號隔離器

概述：HD06交流信號隔離器是一種對交流電壓電流信號進行隔離及變送處理的儀表，又稱交流信號變送器。該變送器輸入/輸出/電源三方全隔離，具有強大的抗電磁干擾能力，精度高，輸入／輸出選擇范圍寬，標準導軌安裝便于檢測與維護。如將0-100V，0-220V，0-500V，0-5A，0-10A經隔離濾波處理，轉換成標準信號如4-20mA，0-10V等，輸出至控制系統或其它智能儀表，并對接此接收設備起保護作用。有效解決工業現場信號干擾、信號轉換、傳輸及匹配問題。

產品特點：

◇ 輸入／輸出／電源之間三方全隔離抗干擾

◇ 采用先進的數字化技術，線性好，精度高

◇ SMT表貼工藝及厚膜集成技術，可靠穩定

◇ 交流信號輸入，隔離輸出直流信號

◇ 標準DIN35導軌安裝，裝卸方便,適合密集安裝

◇ 體積小巧，外形美觀，隔離與變送一體

◇ 帶電源指示燈和線路故障指示燈

選型及定貨代碼：

型　　號：HD06-[輸入代碼][輸出代碼]

名稱

基本型號

輸入種類

輸出種類













供電24V

輸入代碼

輸入信號

輸出代碼

輸出信號









交流信號隔離器









HD06-

1

2

3

4

5

6

7

8

9

Q

0～5VAC

0～10VAC

0～100VAC

0～265VAC

0～1AAC

0～2AAC

0～3AAC

0～5AAC

0～10AAC

其它

1

2

3

4

5

6

7

8

9

Q

0～100mv

0～10mA

0～20mA

4～20mA

0～5V

0～10V

1～5V

-5V～+5V

-10V～+10V

其它

( 1 ）輸入和輸出可以任意組合；特殊的輸入 / 輸出型號請向我們確認,用Q表示；

( 2 ）選型舉例：HD06-66 為電流輸入隔離器，輸入 0～2AAC ，輸出0～10V

主要技術參數：

HD06隔離變送器技術規格：輸入/輸出/電源三方全隔離，超強抗干擾能力

高精度

±0.1～0.2%FS

輸入交流信號

0-5V，0-10V，0-100V，0-265V，0-1A，0-2A，0-3A，0-5A，0-10A

輸出直流信號

0－100mV，0－5V，0－10V，0－20mA，4－20mA,，±5v,±10v

輸入阻抗

≥100K（電壓輸入）；≤50Ω（電流輸入）

輸出負載

≥5K （電壓輸出）；≤350Ω（電流輸出）

輔助電源

DC24V

安裝導軌

標準DIN35

外形尺寸

長×寬×高=98×25×41mm

頻率響應

≤2000 HZ

使用溫度范圍

-10－60℃

貯存溫度范圍

-20－70℃

溫度系數

150ppm/℃

*大相對濕度

90% (不結露)

隔離電壓

1500VDC（1分鐘）

電源消耗

<50mA

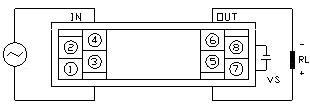

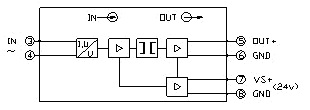

產品原理圖： 產品接線圖：



輸入信號：3，4                輸出信號：5(+)，6(-)                       供電電源 ：7(+)，8(-)







相關產品：本公司有 HF全系列高精度隔離器（超薄）產品，點擊進入
