ULI990防爆超聲波液位計
一、產品概述：
ULI 系列一體式高等級防爆超聲波液位計(ULI990,ULI800,ULI300)，為工業和市政工程液位測量的場合而設計。危險場合有防爆型可選。兩線制24VDC 供電，采用了**技術和工藝。以性能可靠、安裝方便和價格合理得以大量應用。
主要應用行業：
● 石油化工中質成品油、化學制劑（對聚丙烯有腐蝕
可選用不銹鋼傳感器）,水及污水等。
● 水及污水處理：明渠液位、加藥罐等。
● 造紙：紙漿,淀粉漿,妥爾油等
● 采礦：礦漿,水及污水,化學制劑
● 電力：灰漿,水及污水,酸堿罐等
● 化工：化學制劑,水及污水等
二、產品特點
-
高精度±0.2%FS，極小發射角6°
-
內置全量程自動溫度補償，有效提高測控精度
-
盲區可根據需要調節，屏蔽探頭附近干擾信號
-
四種發射能量設置可以改變超聲波發射效率和角度，從而適應有障礙物或有蒸汽和粉塵的場合
-
多種設置，可以根據現場情況，人工補償超聲波傳輸速率、蒸汽溫度和介質溫度。
-
4 位液晶顯示，可設置為液位、空高或百分比，還可顯示溫度和回波狀態。
-
4-20mA 或20-4mA 輸出，即可以輸出液位或空高。
-
簡便的菜單和鍵盤設置
-
鑄鋁合金外殼，一體化全密封設計
-
防爆認證Ex m II T6（可選）；防護等級NEMA4 或IP67；國際CE 認證，大量出口歐洲各國
三、主要產品指標
1、測量性能
精 度： ±0.2%的滿量程或2mm (取大者)
分辨 率: ±0.03%的滿量程或1mm (取大者)
*大量程: ULI 300 ---3.5m；ULI 800---8m；ULI 990---10m
盲 區： ULI300 ---0.25m；ULI600/990 ---0.35m
發射 角: 6°@3db，可根據發射功率調節。
延時 率: 從0.1m/min 到100m/min 可調節
溫度補償: 通過內置溫度傳感器全量程自動補償
2、輸出
模擬輸出: 二線制4-20mA 或20-4mA，900Ω故障狀態下3.8mA 或21mA(用戶選擇)
顯 示： 4 位LCD，可設置為液位、空高，百分比還可顯示溫度和回波狀態。(600 為3 位LCD)
3、編程 現場設置: 通過4 個觸摸鍵
4、供電 供 電： 20-30VDC； 電流：小于0.021A
5、環境
防護等級： NEMA4 （IP67）
溫度范圍: -20~60℃
壓力范圍: *大2Bar
防爆認證： Ex m II T6；CE 認證；EMC 認證；BSEN55011（CLASSA）
6、物理性能
安裝螺紋: 2 1/2″NPT 或21/2″PF
重 量: ULI300-----2.8kg； ULI600/800/990------3.1kg
外殼材質： 電子單元防爆鑄鋁；傳感器聚丙烯或不銹鋼
電纜接口： 1/2″NPT 或PF 螺紋，用戶自配鎖緊接頭
四、外形尺寸圖

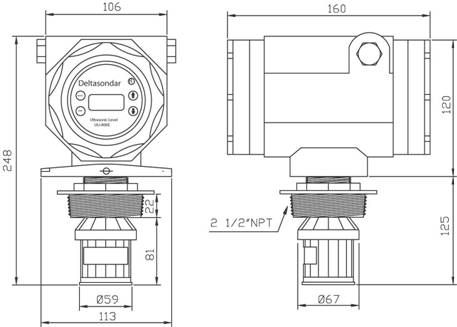

（1）ULI300外形尺寸圖：
（2）ULI600/990 外形尺寸圖:
五、產品安裝示意圖
1、支架安裝：適合敞口水槽、泵站、格柵或明渠
(1)探頭要垂直液面安裝，如有陽光直射，請加遮陽罩
(2)若支架在風中搖擺，給測量帶來誤差。
(3)在超聲波10度發射角內不應該有障礙物，
避免產生錯誤回波

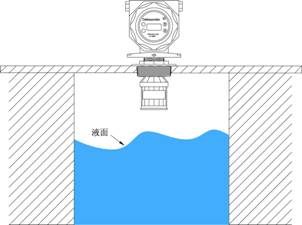

2.蓋板安裝：安裝在封閉水槽、格柵、明渠
3、法蘭安裝：安裝在密閉容器上時，如油罐
、儲罐
-
(1) 使用合成樹脂法蘭（如 PVC）安裝。避免空氣或污染物入內，
-
在探頭螺紋處加密封膠或 特氟隆膠帶。
-
(2) 探頭一定要垂直液體表面。
-
(3) 在罐壁有強的振動時，可以在罐口法蘭和儀表法蘭之間加入
-
橡膠墊，用來消除振動的影響。
-
(4)在發射角10度內不得有障礙物。
-

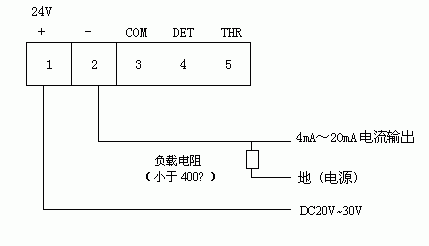

六、儀表接線定義如下：
功能
|
接線名稱
|
功能
|
備注
|
|
V+
|
直流電流輸入
|
DC20～30V
|
|
I0
|
電流輸出
|
4mA～20mA
|
|
COM
|
地
|
檢修用
|
|
DET
|
反射信號檢測
|
檢修用
|
|
TR
|
門檻電壓檢測
|
檢修用
|
