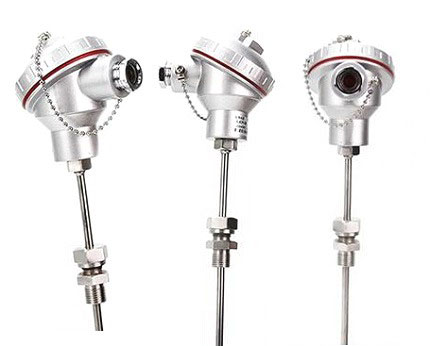

JWB 一體化鎧裝溫度變送器
(測溫準／響應快／壽命長／安裝方便）
廣泛應用于電力、石油、化工、電力、冶金、醫藥、建材、科研等工業領域的溫度測量與控制，特別適合于自動化、計算機測控系統。可在惡劣的環境下使用，具有防潮、防爆、防水、防震、防有害氣體侵蝕的能力。(-200-1600℃)
一.JWB一體化溫度變送器
JWB一體化溫度變送器是一種接觸式測量溫度的現場儀表，通常與其相應的二次儀表或計算機采集系統配套使用，可準確測量生產工作過程中各種介質或物體的溫度。（使用范圍－200℃－1600℃）
JWB一體化溫度變送器是在溫度傳感器的防水接線盒內安裝了變送模塊及數字顯示模塊，傳感顯示與變送一體化，從而輸出4―20mA等標準模擬信號。其中變送模塊選用專用芯片進行放大和線性化處理，提高了傳感器測量精度，冷端無需補償，負載能力大，信號傳輸距離遠，抗干擾能力強。
主要技術指標：
1．供電電壓：24VDC
2. 精 度：A級0.3
3．輸出形式：4-20mA，0-10mA，0-5V，1-5V
4. 量 程：－200℃－1600℃內任意量程
5．防爆標志：ExdIICT6，執行標準：JB/T5518-1991/ JJG229-1998
6. 安裝方式：螺紋或法蘭安裝、其它
7．儲存環境：-20—-75℃
8．防護等級：IP65
二. 溫度傳感器
在WZ系列熱電阻、WR系列熱電隅的基礎上，嚴格按照國家標準、根據各行業使用
及現場環境、以及國外的同類產品、又進行改進和**，使產品使用更方便、更可靠。
主要技術指標：（參照WZ熱電阻，WR熱電偶）
1.熱電阻：
產品型號
測溫范圍
分度號
級別
允差△t℃
JWB／P
-200--＋500℃
PT100
A
±（0.15＋0.002∣T∣）
B
JWB／C
-50---＋150℃
CU50
2.熱電隅
熱電隅
精度等級與誤差
Ⅰ級
Ⅱ級
Ⅲ級
鉑銠10―鉑
S
1℃
1.5℃
――
0----1300℃
鉑銠30―鉑銠6
－－
4℃
0----1600℃
鎳鉻－鎳硅
K
2.5℃
0----1100℃
鎳鉻－銅鎳（康銅）
E
0----800℃
銅 －銅鎳（康銅）
T
0----750℃,
鐵 －銅鎳（康銅）
J
0----750℃
三、產品選型表
代碼
選 型 說 明
JWB
一體化溫度變送器
∕P
P：Pt100 C：Cu50
∕K
K, S , B , E , T , J
安裝方式
1
光桿無固定裝置
2

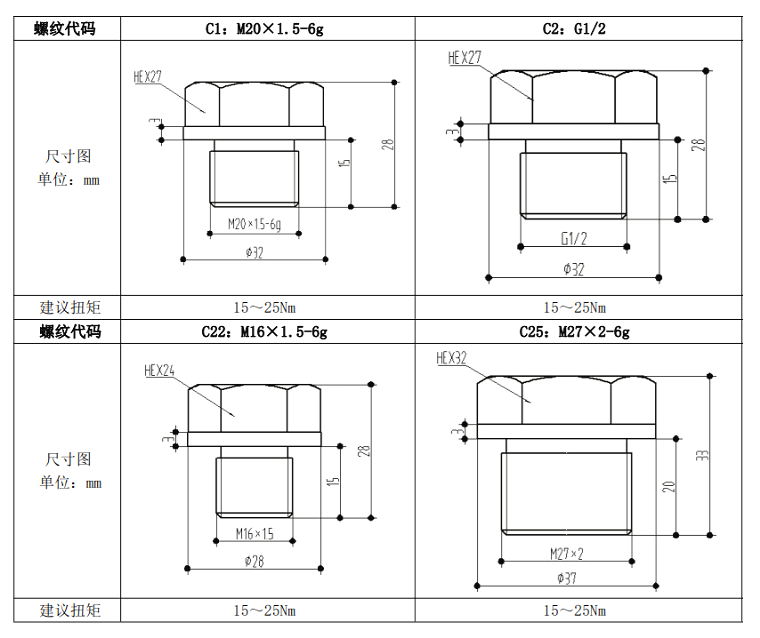

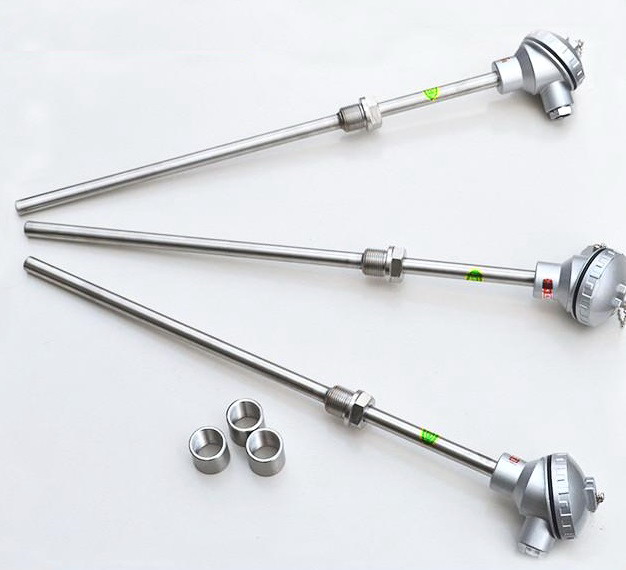

螺紋安裝（M27×12，M20×1.5，M12×1.5）
3
活動卡套螺紋安裝（M27×2，M20×1.5，M12×1.5）
4
法蘭安裝
接線方式
3-
凱裝防水接線盒
4-
凱裝防爆接線盒
5-
赫思曼接頭型 ６-- 赫思曼接頭＋現場顯示

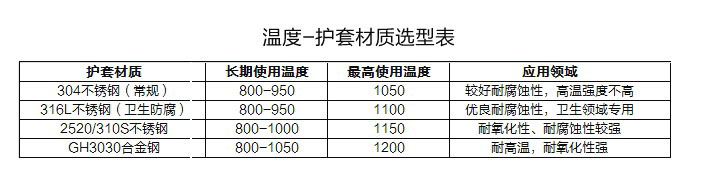

傳感器保護管直徑
X-
3,4,5,6,8,10,12,16,20mm
(輸出信號及對應溫度范圍) 和安裝螺紋以下的桿長L=多少mm
（4－20mA／0－600℃）--300mm
注：JWB一體化溫度變送器，定貨時注明與輸出信號相對應的溫度范圍（如4－20mA對應0－600℃）和螺紋以下桿長是多少mm
如：JWB／P23-10-（4－20mA/0－300℃）-250mm: 表時螺紋安裝，帶防水接線盒，量程范圍 0－300℃，對應輸出4-20mA,桿粗10mm，螺紋以下桿長L=250mm

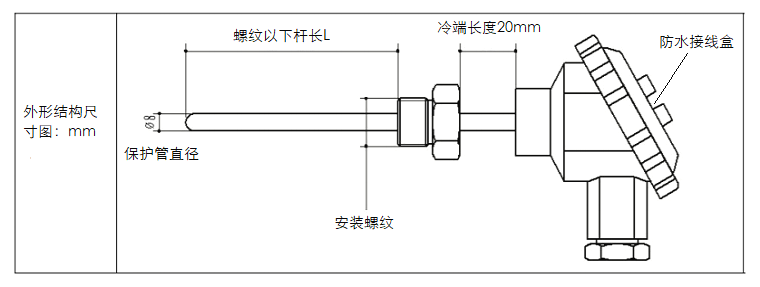

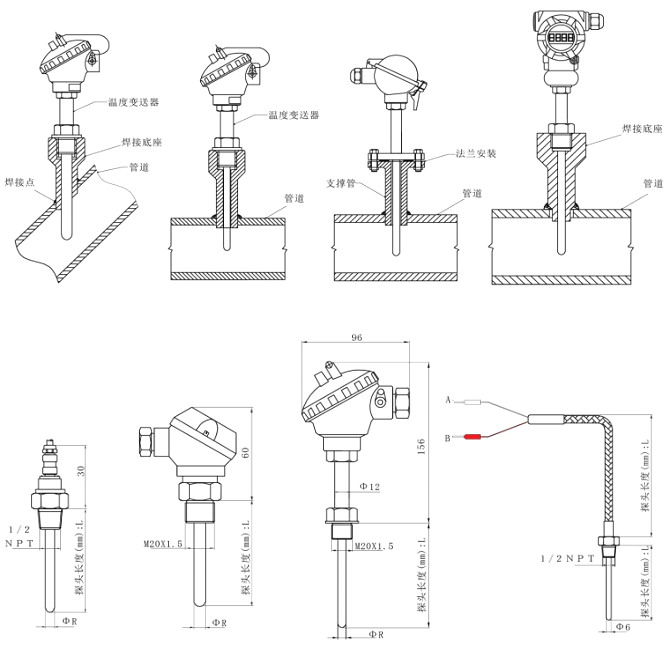

四．安裝使用示意圖和外形尺寸圖：
五．基本結構
1、 基本結構：傳感器＋（連接裝置＋接線盒＋保護管）＋變送模塊
2、 保護基管總長度== 冷端長度 ＋安裝螺紋 + 插入長度(單位mm)，冷端長度的作用是為了降溫，保護接線盒內部的變送模塊正常工作。
3、 插入長度：即安裝螺紋以下的桿長L
