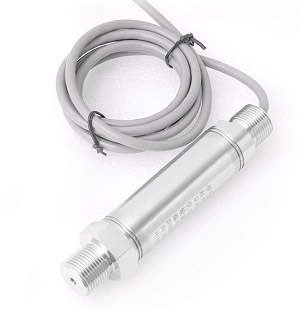

PCM301 / PCM401 防爆壓力變送器
(專業防爆型工業級產品）

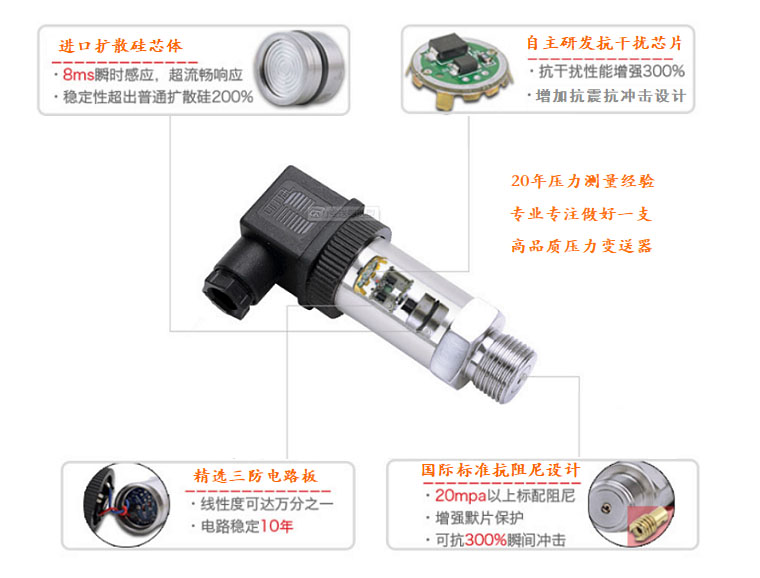

概述： PCM301 (PCM401)防爆壓力變送器引進美國的先進技術工藝，采用進口芯體，精湛的不銹鋼全封焊結構的完善的裝配工藝，具有良好的防潮性能和優良的介質兼容性，可用于許多工業過程場合的多種介質中；電路部分的關鍵元器件、壓力敏感芯子均選用國際有名品牌，高精度、低漂移、抗干擾、抗過載、抗沖擊能力強，可以測量有腐蝕性氣體、液體的絕壓、表壓、負壓。
廣泛運用于冶金、航空、航天、石油化工、電力、醫藥、食品等自動化控制領域。具有防爆、防潮、防腐產品，可用來測量水、油類、粘稠液體、氣體等多種介質。
應用范圍：
◇· 石油化工、天然氣控制系統
◇· 工業過程檢測與控制
◇· 樓宇自控、恒壓供水
◇· 液壓及氣動控制系統
◇· 電站運行巡檢、機車制動系統
◇· 石化、環保、空壓、輕工、機械、冶金
◇· 熱電機組
技術參數:

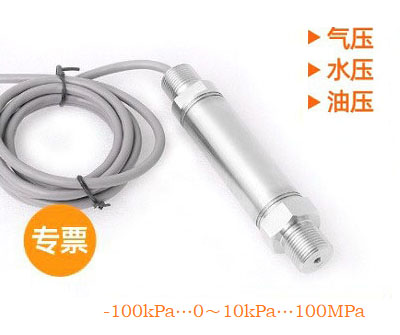

1． 測量范圍：-0.1MPa－60MPa－100 Mpa量程任選
2． 輸 出：(1)二線制4—20mA； (2)三線制0-5V，1-5V，0-10V
3． 測量介質：對不銹鋼無腐蝕的氣體、液體介質
4． 顯 示：標準產品無顯示
5． 工作方式：絕壓、表壓、負壓可任選
6． 工作溫度：-40－85 ℃
7． 精 度：±0.1%FS，±0.25%FS，±0.5%FS
8． 供 電：24VDC （9—36VDC）
9． 過載能力：150 % F·S
10． 絕緣電阻：≥2000M歐
11． 振動影響：對于10HZ-1HZ的機械振動，輸出變化小于±0.1%FS，耐振動
12． 溫度補償：0--70℃，補償值≤0.02% F·S/℃

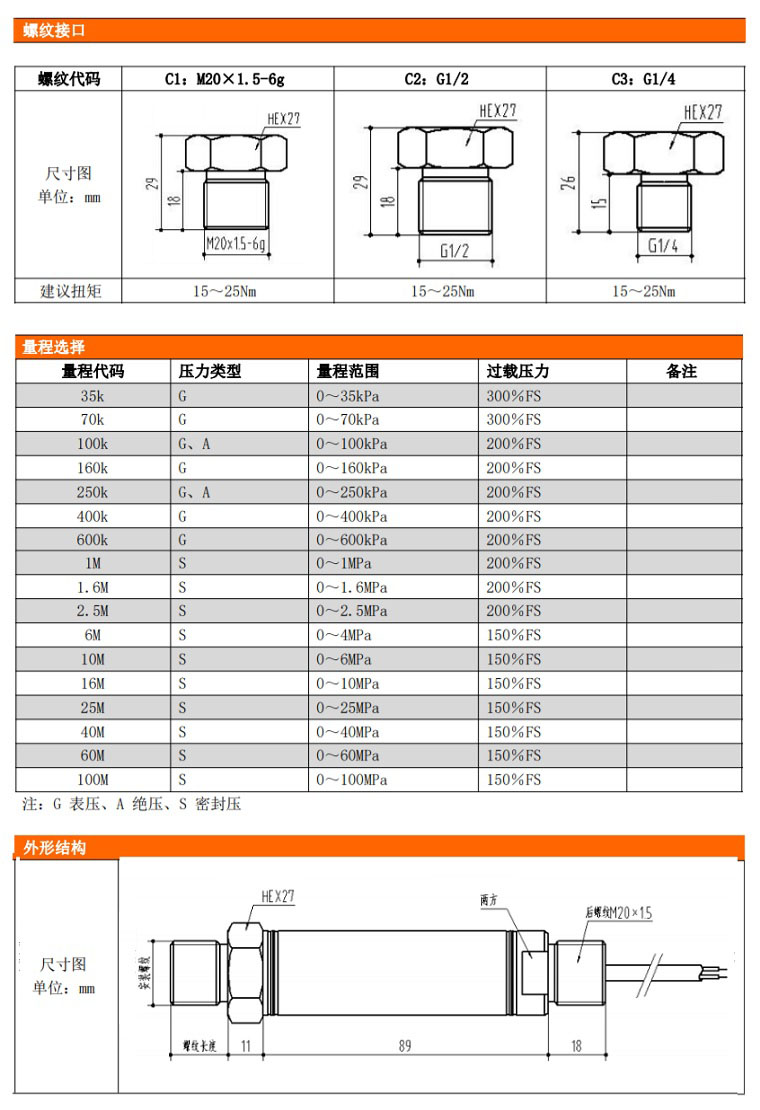

13． 連接螺紋：M20×1.5、M12×1外螺紋，或用戶自選
14． 防爆標志：ExdII CT6Gb（國家防爆認證）
產品選型：
|
選 型
|
PCM301- 防爆壓力變送器（一體不銹鋼全封焊圓柱型結構）
|
|
PCM401-
|
防爆壓力變送器 （2088防爆殼體）
|
|
輸出信號
|
A
|
二線制電流輸出：4―20mA
|
|
V
|
三線制電壓輸出：0－5V，0－10V，1－5V
|
|
外 殼
|
1－
|
防爆不銹鋼全封焊圓柱型外殼
|
|
2－
|
防爆2088接線盒式外殼
|
|
量 程
|
X
|
1.6Mpa, 6.0Mpa, 10Mpa, 16Mpa, 32Mpa, 48pa, 64Mpa, 100Mpa,
|
如：PCM301－Ａ1－１０ＭＰa，表示PCM301防爆壓力變送器，輸出二線制4-20mA, 不銹鋼全封焊外殼，量程0-10MPa
安裝示意圖：
