HA13 二線制隔離配電器 (一入一出)
溫州.樂清有假貨出現，請匆上當受騙！
輸入/輸出范圍選型：
型 號
說 明
HA13-
（一入一出）隔離配電器
輸入信號
1
二線制4－20mA
輸出信號
0-5V
2
0-10V
3
1-5V
4
0-10mA
5
0-20mA
6
4-20mA
7
-10V－＋10V
8
其它
帶對外24V配電功能給現場二線制儀表供電
主要技術參數：
配電電壓
18-28VDC(*大驅動電流30 mA)
二線制4～20mA
輸出阻抗
電壓型≥10KΩ 電流型≤550Ω
精 度
±0.1～0.2%F.S
溫度系數
<50ppm/℃
環境溫度
-20℃-＋75℃
0－95%RH （無冷凝）
絕緣電阻
電源/輸入/輸出≥100MΩ/500VDC
絕緣強度
電源/輸入/輸出之間1500VAC/分
頻率響應
≤2000HZ
電 源
24VDC±10%
外形尺寸
長×寬×高=98×25×41mm
安裝導軌
DIN35
消耗功率
＜1W
選型說明：
定貨時標明輸入、輸出信號的代碼
例：輸入二線制4-20mA，輸出信號4-20mA，供電24VDC
給現場二線制變送器回路供電24VDC
則隔離配電器型號為HA13-16
HA13 二線制隔離配電器，向現場的二線制4～20mA 變送器提供隔離的24V電壓，并將變送器產生的4～20mA信號隔離轉換成所需的標準直流信號（如4～20mA/0～10v）并輸出至控制統或其它智能儀表。輸入／輸出／電源之間三方電磁全隔離，專業有效解決工業現場信號干擾／信號轉換／信號傳輸及匹配問題。
HA13二線制隔離配電器，專業與二線制4～20mA輸出的溫度、壓力、液位、流量等變送器配套使用，輸出信號可接入變頻器、PLC、數顯儀等設備，大量應用于DCS系統中。抗變頻器、電機等設備干擾，保證系統的穩定可靠運行。
產品特點：
l 專業配接各種壓力、溫度、液位等二線制4～20mA變送器
l 全隔離抗干擾，并給現場二線制變送供電24VDC
l 采用SMT表貼工藝及厚膜集成技術
l 模塊化表芯設計，無需調整，接線即用
l 隔離與變送一體，輸入／輸出／電源之間全隔離
l 高品質進口元器件：低功耗、低溫漂、高精度
l 體積小巧，標準DIN35導軌安裝，方便快捷
l 性能穩定可靠，可完全替代進口產品

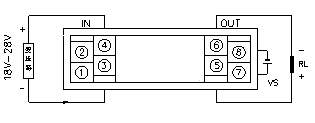

應用連線：

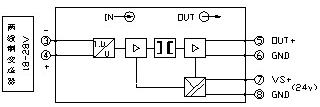

功能框圖：
外形尺寸：
