HA17 無源·信號隔離器（輸入側自動獲取電源）
溫州.樂清有假貨出現，請匆上當受騙！
輸入/輸出范圍選型：
型 號
說 明
HA17-
（一入一出)無源信號隔離器
輸入信號
1
0-10mA
2
0-20mA
3
4-20mA
8
其它
輸出信號
注：本產品無需外供電源
主要技術參數：
輸入阻抗
100Ω＋輸出負載數
輸出阻抗
≤500Ω
精 度
±0.1%F.S（RL＝250Ω）
溫度系數
<50ppm/℃
環境溫度
-20℃-＋75℃
環境濕度
0－95%RH （無冷凝）
絕緣電阻
輸入/輸出之間≥100MΩ(500VDC)
絕緣強度
輸入/輸出之間1500VAC/分鐘
頻率響應
≤2000HZ
電 源
無需外部供電
外形尺寸
長×寬×高=98×25×41mm
整機重量
約100g
安裝導軌
DIN35
訂貨注明：
標明輸入、輸出信號的代碼
例：輸入4-20mA ；輸出4-20mA，無外供電
則無源隔離器型號為HA17-33
HA17無源 ·電流信號輸入隔離器，是將直流電流4～20mA信號經隔離濾波抗干擾處理后再傳送。使用時無需外部供電，可自動獲取輸入側信號中的電流而工作。在實際應用中能有效解決信號互連可能出現的問題，同時能有效抑制信號傳輸過程中的各種干擾，保證系統的可靠穩定運行。
HA17無源信號隔離器，可與各種電流信號4～20mA輸出的溫度、壓力、液位、流量變送器等配套使用，完成取回參數信號、隔離轉換輸出的工作，輸出信號可接入數顯儀、PLC、變頻器等設備，并對接收設備起保護作用。
產品特點：
l 無需外部供電，輸入－輸出之間全隔離
l 采用SMT表貼工藝及厚膜集成技術
l 模塊化表芯設計，免調整免維護
l 高品質進口元器件：低功耗、低溫漂、高精度
l 體積小巧，標準DIN35導軌安裝，安裝使用方便快捷
l 性能穩定可靠，可完全替代進口產品

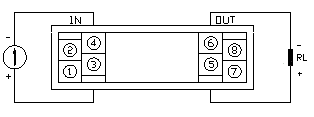

應用連線：
功能框圖：

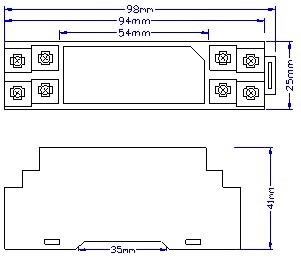

外形尺寸：
