HA41 一入四出信號隔離器／一入四出隔離分配器
溫州.樂清有假貨出現，請匆上當受騙！
產品選型：
型 號
說 明
HA41-
一入四出信號隔離器
輸入1路信號
1
0-75mV
2
0-5V
3
0-10V
4
0-250V
5
0-10mA
6
0-20mA
7
4-20mA
8
其它
輸出4路信號
A
B
C
1-5V
D
E
F
G
-10V－＋10V
H
主要技術參數：
通道 數
輸入1路信號；輸出4路信號
輸入阻抗
電壓型≥100KΩ 電流型100Ω
輸出阻抗
電壓型≥10KΩ 電流型≤550Ω
精 度
0.1～0.2%F.S
溫度系數
<50ppm/℃
環境溫度
-25℃-＋75℃
環境濕度
0－95%RH （無冷凝）
絕緣電阻
電源/輸入/輸出≥100MΩ
絕緣強度
電源/輸入/輸出/通道間1500VAC/分鐘
頻率響應
≤2000HZ
電 源
24VDC±10%
外殼材料
尼龍PA.66(阻燃性樹脂)
外形尺寸
22.5×99×115mm
整機重量
約160g
安裝導軌
DIN35
消耗功率
＜2W
選型舉例： 請標明輸入/輸出信號的代碼
例：輸入4-20mA， 輸出4路信號：4-20mA，供電24VDC
則一入四出隔離分配器型號為HA41-7F
如果輸入二線制4-20MA變送器，可選帶配電24V功能，
則一入四出隔離器型號為：HA41P-7F
HA41一入四出信號隔離器，又稱一入四出信號分配器，它將輸入的1路直流信號經隔離濾波處理，轉換分配成４路標準信號（如：4-20mA,0-10V），輸出至控制系統或其它智能儀表。輸入／輸出／電源／四通道之間電磁全隔離，采用進口元件，精度高，壽命長，功耗低，有效解決工業現場的信號干擾／信號轉換匹配問題，保證系統的長期可靠穩定運行。可替代進口產品。
HA41一入四出信號隔離器，廣泛應用于工業過程信號采集處理系統中，可配接各種溫度、壓力、液位、重量、流量等變送器的模擬信號如4-20mA，0-10V，0-5V等，隔離輸出信號可接入PLC、變頻器、數顯儀、采集器等設備，并對接接收設備起保護作用。
技術特點：
l 將1路直流信號隔離分配為4路信號輸出
l 高品質進口元器件，高精度、功耗低、長壽命
l 具有強大的抗電磁干擾能力，有效解決現場干擾
l 采用SMT表貼工藝及厚膜集成技術，穩定可靠
l 模塊化表芯設計，免調整，使用方便簡單
l 輸入／輸出／電源／四道間多方全隔離,抗變頻器干擾
l 采用可插拔式端子和DIN35導軌，方便檢測安裝
l 性能穩定可靠，可完全替代進口產品
應用連線：
功能框圖：

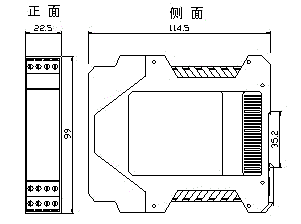

外形尺寸：
本公司有HF超薄系列隔離器產品可供用戶選擇
HA全系列信號隔離器
型 號 說 明
一入一出信號隔離器
HA11 直流信號隔離器
HA12 交流信號隔離器
HA13 二線制隔離配電器
HA14 頻率信號變送器
HA15 熱電阻/熱電偶隔離變送器
HA16 電位器信號隔離器
HA17 無源信號隔離器（輸入側獲取電源）
HA18 無源信號隔離器（輸出側獲取電源）
HA19 稱重mv信號隔離器
一入二出信號隔離器（隔離分配器）
HA211 一入二出直流信號隔離器
HA212 一入二出交流信號隔離器
HA213 一入二出隔離配電器
HA214 一入二出頻率隔離器
HA215 一入二出溫度隔離器(熱電阻、熱電偶)
HA216 一入二出電位器隔離器
雙路信號隔離器 /三路信號隔離器
HA221 雙路信號隔離器
HA223 雙路隔離配電器
HA331 三路信號隔離器
HA22 雙路無源隔離器
HA33 三路無源隔離器
HA44 四路無源隔離器
一入多出隔離分配器
HA211 一入二出隔離分配器
HA31 一入三出隔離分配器
HA41 一入四出隔離分配器
HA42 二入四出隔離分配器
