HA19 稱重mv信號變送器 (配套應變式傳感器)
輸入/輸出范圍選型：
型 號
說 明
HA19-
稱重mv信號變送器(mV隔離放大器)
輸入信號
1
0-5mV
2
0-10mV
3
0-15mV
4
0-20mV
5
0-25mV
6
0-30mV
7
0-75mV
8
其它
輸出信號
0-5V
0-10V
1-5V
0-10mA
0-20mA
4-20mA
-10－+10v
主要技術參數：
輸入阻抗
電壓型≥100KΩ 電流型：100Ω
輸出阻抗
電壓型≥10KΩ 電流型≤550Ω
精 度
±0.1～0.2%F.S
溫度系數
<50ppm/℃
環境溫度
-20℃～＋75℃
0～95%RH （無冷凝）
絕緣電阻
電源/輸入/輸出≥100MΩ/500VDC
絕緣強度
電源/輸入/輸出之間1500VAC/分鐘
頻率響應
≤2000HZ
外形尺寸
長×寬×高=98×25×41mm
電 源
24VDC±10%
安裝導軌
DIN35
消耗功率
＜1W
選型說明： 標明輸入、輸出信號的代碼
例：輸入0-20mv，輸出4-20mA，并提供精密10V電源
則隔離器放大器型號為HA19-46稱重信號變送器
HA19 mv信號隔離變送器，將測力傳感器的mv信號經隔離濾波放大處理，轉換成所需的標準信號（如4－20mA,0－5V,0－10V等）?？蛇x配外供 10V精密電源的功能，用來給現場的應變式傳感器供10V的精密電源。
HA19稱重信號變送器，又稱mV信號放大器，專為測力／稱重傳感器開發，輸入／輸出／電源之間三方電磁全隔離抗干擾，有效解決工業現場信號干擾、放大轉換、信號傳輸及匹配問題。經隔離放大輸出的信號可接入顯示儀表、PLC等采集控制設備，并對接收設備起保護作用，保證系統的可靠穩定運行。
產品特點：
l 針對測力／稱重傳感器的mv信號進行隔離放大
l 信號疊加功能：接入1-4臺測力傳感器，進行疊加求和
l 選配 10V精密電源給現場測力／稱重傳感器供電
l 采用SMT表貼工藝及厚膜集成技術，抗電磁干擾能力強
l 高品質進口元器件；模塊化表芯設計，準確可靠
l 隔離與變送一體，輸入／輸出／電源之間全隔離
l 精度高，壽命長，穩定可靠，可完全替代進口產品

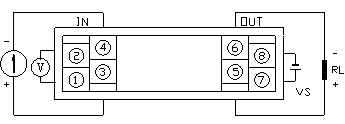

產品連線：(“1”－精密10V正；“2”－精密10v負)
原理框圖：(“1”－精密10V正；“2”－精密10v負)

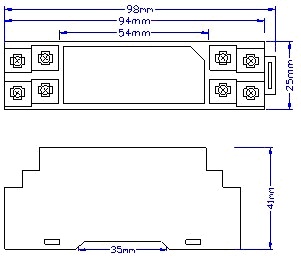

外形尺寸：
