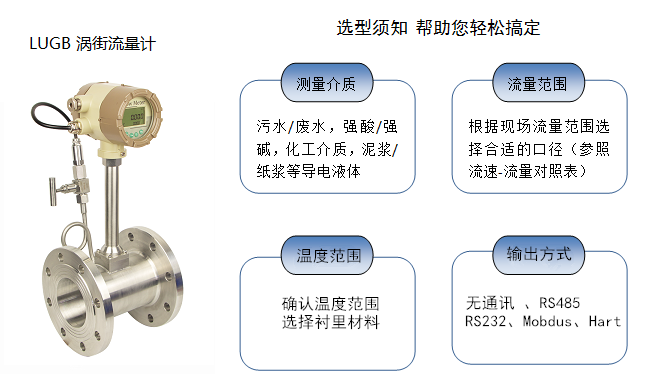

LUGB 渦街流量計

一、產品概述：

LUGB型渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。

該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種型式，基本型測量單**量信號；復合型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。

二、產品特點與用途：

◇ 無可動部件，長期穩定，結構簡單便于安裝和維

◇ 采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能

◇ 采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上

◇ 由軟件對儀表系數非線性進行修正，提高測量精度

◇ 壓力損失小，量程范圍寬

◇ 采用EEPROM對累積流量進行掉電保護，保護時間大于10年

用途： 本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。

三、技術參數：

公稱通經（mm）	15，20，25，40，50，65，80，100，125，150，200，250，300
儀表材質	1Cr18Ni 9Ti
公稱壓力（Mpa）	PN1.6Mpa；PN2.5Mpa； PN4.0Mpa
被測介質溫度（℃）	－40～+250℃ ；－40～+350℃
環境條件	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
精度等級	測量液體：示值的±0.5 測量氣體或蒸汽：示值的±1.0、±1.5
量程比	1:10；1:15
阻力損失系數	Cd<2.6
輸出信號	傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V 變送器：兩線制4 ~ 20mADC電流信號
供電電源	傳感器：+24VDC 變送器：+24VDC 現場顯示型：儀表自帶3.6V鋰電池
信號傳輸線	STVPV3×0.3（三線制），2×0.3（二線制）
傳輸距離	≤500m
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6
防護等級	IP65
允許振動加速度	1.0g

四、儀表選型：

產品選型									說明
LUGB-									利用卡門渦街原理，流量傳感器
法 蘭 連 接			1						一體化法蘭型
法蘭夾持安裝			2						產品出廠含卡裝法蘭、螺栓及墊片
被測介質	氣 體			1					測量氣體
	液 體			2					測量液體
	蒸 汽			3					測量蒸汽
口 徑					20				20mm
					25				25mm
					40				40mm
					50				50mm
					65				65mm
					80				80mm
					100				100mm
					125				125mm
					150				150mm
					200				200mm
					250				250mm
					300				300mm
輸出信號							N		電壓脈沖輸出
							A		二線制4～20mA輸出
							B		鋰電池供電，現場顯示 + 4～20mA
							C		24V供電，現場顯示 + 4～20mA
							S		現場顯示 + 4～20 mA + RS485
防爆								E	防爆，ExdIIBT6
								N	不防爆

例：選用一臺法蘭卡裝式防爆型渦街流量計測量蒸汽，管道為DN50、現場需要顯示流量并遠傳電流信號，

    其產品型號應為：LUGB-23-50BE



五、測量范圍及工作壓力：

·一般液體和氣體適用的流量范圍見表
