HA15 溫度隔離變送器 (一入一出)
熱電阻隔離器/熱電偶隔離器
產品選型表:
HA15 溫度隔離變送器，又稱熱電阻變送器／熱電偶變送器／溫度隔離器等，它將各種熱電阻／熱電偶信號隔離轉換為與溫度成線性的直流信號(如:0-10V，4-20mA)，并輸出至制系統或其它智能儀表。輸入－輸出－電源三方電磁全隔離，專業解決工業現場信號干擾／信號轉換／信號傳輸匹配的問題，保證系統的長期可靠穩定運行。可完全替代進口產品。
HA15 溫度隔離變送器采用高性能單片機，專用于溫度信號校正，線性化及冷端補償，在線性校正方面優勢比較突出，徹底克服了傳統溫度變送器線性差的缺點。自動零點校準，自動溫度補償線性化技術，高精度，低溫漂，低功耗，長壽命。
技術特點：
型 號
說 明
HA15-
熱電阻、熱電偶隔離變送器
輸入信號
p
Pt100
C
CU50
K
K 型熱電偶
S
S 型熱電偶
B
B 型熱電偶
E
E 型熱電偶
J
J 型熱電偶
R
R 型熱電偶
N
N 型熱電偶
T
T 型熱電偶
輸出信號
1
0-5V
2
0-10V
3
1-5V
4
0-10mA
5
0-20mA
6
4-20mA
8
其 它
*后注明量程范圍：如(0-1000℃)
主要技術參數：
輸入信號：PT100，Cu50等熱電阻
輸入信號：K，E，T，S，B，N，R，J等熱電偶
輸出信號：0-5V，0-10V，4-20mA，0-20mA等
系統傳輸準確度：±0.2%×F·S
溫度線性度：≤0.006%
溫度補償：數字化技術，自動溫度補償
冷端溫度補償準確度：±1℃
測量熱, 電阻時允許的引線電阻：≤50Ω
電流輸出負載阻抗：4-20mA:0～500Ω;
電壓輸出時的內部阻抗：＜250Ω
輸入/輸出/電源/雙路間絕緣強度：≥1500V.AC
零點校準：數字化技術，自動零校準
滿度校準：數字化技術，自動校準
供電電源： DC24VDC
輸入功率：1.0W
外形尺寸：寬×高×深＝22.5×100×115mm
儀表重量：約160g
安裝方式：標準DIN35導軌式安裝
面板指示燈：
電源指示燈：PWR，綠色LED工作時常亮
報警指示燈：ALM，紅色LED輸入信號故障時閃爍
選型舉例： 標明輸入／輸出的代碼 和 溫度范圍
例：PT100熱電阻輸入，測量范圍0-200℃，輸出4-20mA
則溫度變送器型號為：HA15-P6(0-200℃)
● 全智能數字化，無需零點和満度調整，單片機自動校正；
● 采用表貼工藝及厚膜集成技術,高品質進口元件；
● 具備高可靠、高穩定性，符合EMC電磁干擾標準；
● 無可調部件，長期保證測量與輸出的準確度；
● 環境溫度、測量零點、冷端溫度（內部）自動補償；
● 輸入／輸出／電源之間電磁全隔離；抗變頻器干擾；
● 具有低功耗、低溫漂、高精度、長壽命等特點；
● 采用可插拔端子和導軌式安裝，方便檢測安裝。

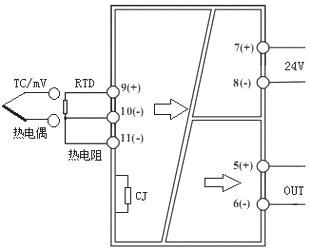

應用連線，功能框圖;

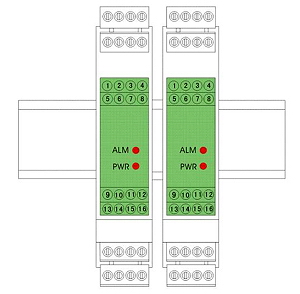

外形尺寸圖：
