HA15  熱電阻變送器

熱電阻隔離器/熱電偶隔離器

HA15 溫度隔離變送器，又稱熱電阻變送器，熱電偶變送器、溫度隔離器等，它將各種熱電阻、熱電偶信號隔離轉換為與溫度成線性的直流信號(如:0-10V，4-20mA)，并輸出至制系統或其它智能儀表。輸入－輸出－電源三方電磁全隔離，解決工業現場干擾及信號轉換匹配問題。HA15熱電阻變送器

本產品是采用高性能單片機，專用于溫度信號校正，線性化及冷端補償，在線性校正方面優勢比較突出，完全可替代國外同類**產品。自動零點校準，自動溫度補償線性化技術，高精度，低溫漂，低功耗，長壽命。

產品選型



































 主要技術參數：

輸入信號：PT100，Cu50等熱電阻

輸入信號：K，E，T，S，B，N，R，J等

輸出信號：0-5V，0-10V，4-20mA，0-20mA等

系統傳輸準確度：±0.2%×F·S

溫度線性度：≤0.006%

溫度補償：數字化技術，自動溫度補償

冷端溫度補償準確度：±1℃

測量熱, 電阻時允許的引線電阻：≤50Ω

電流輸出負載阻抗：4-20mA:0～500Ω;

電壓輸出時的內部阻抗：＜250Ω

輸入/輸出/電源/雙路間絕緣強度：≥1500V.AC

零點校準：數字化技術，自動零校準

滿度校準：數字化技術，自動校準

供電電源： DC24VDC

輸入功率：1.0W

外形尺寸：寬×高×深＝22.5×100×115mm

儀表重量：約160g

安裝方式：標準DIN35導軌式安裝



面板指示燈



電源指示燈：PWR，綠色LED工作時常亮

報警指示燈：ALM，紅色LED輸入信號故障時閃爍





技術特點

● 全智能數字化，無需零點和満度調整，單片機自動校正；

● 采用表貼工藝及厚膜集成技術,高品質進口元件；

● 具備高可靠、高穩定性，符合EMC電磁干擾標準；

● 無可調部件，長期保證測量與輸出的準確度；

● 環境溫度、測量零點、冷端溫度（內部）自動補償；

● 輸入、輸出、電源之間電磁全隔離；抗變頻器干擾；

● 具有低功耗、低溫漂、高精度、長壽命等特點；

● 采用可插拔端子和導軌式安裝，方便檢測安裝。

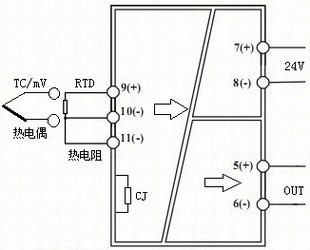

應用連線，功能框圖;

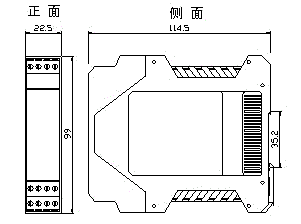

外形尺寸圖：
